ТХА/ТЖК-0192-СK, -1392-CK
Термопары диаметром 20 мм, с кабельной вставкой.
| Параметры | Показатели |
|---|---|
| Тип датчика | ТХА; ТЖК |
| (НСХ) Номинальная статическая характеристика чувствительного элемента | K (ТХА); J (ТЖК) |
| Температурный диапазон | -40 ... +750 ºC; -40 ... 800 ºC; -40 ... 900 ºC; -40 ... 1000 ºC; -40 ... 1100 ºC |
| Измеряемая среда | Газ; Жидкость |
| Количество чувствительных элементов | 1; 2 |
| Материал корпуса | Алюминиевый сплав |
| Фиксация крышки корпуса | Резьбовая |
| Степень пылевлагозащиты (IP) | IP66 |
| Тип присоединения к процессу | Без крепежных элементов |
| Диаметр арматуры, мм | 20 |
| Материал арматуры/оболочки кабеля | 12Х18Н10Т; 15Х25Т; 10Х23Н18; 08Х20Н14С2; ХН45Ю; 10Х17Н13М2Т |
| Вид взрывозащиты | Без взрывозащиты; Exia |
| Длина монтажной части, (L), мм | 500; 1000; 1600 |
| Длина преобразователя, (L), мм | 400; 800; 1250 |
| Класс допуска чувствительного элемента | 1; 2 |
| Спай чувствительного элемента | Изолированный |
Преобразователи термоэлектрические ТХА/ТЖК-0192-CК, ТХА/ТЖК-1392СК, предназначены для измерения температуры газообразных или жидких химически неагрессивных, а также агрессивных сред, не взаимодействующих с материалом термоэлектродов и не разрушающих материал защитной арматуры.
ТП могут иметь исполнения:
— невзрывозащищенное;
— взрывозащищенное с видом защиты «искробезопасная электрическая цепь»
ТП взрывозащищенного исполнения имеют маркировку по взрывозащите «0 Ехia IIC Т6 Х».
Модификации термопар
| Условное обозначение исполнения ТП |

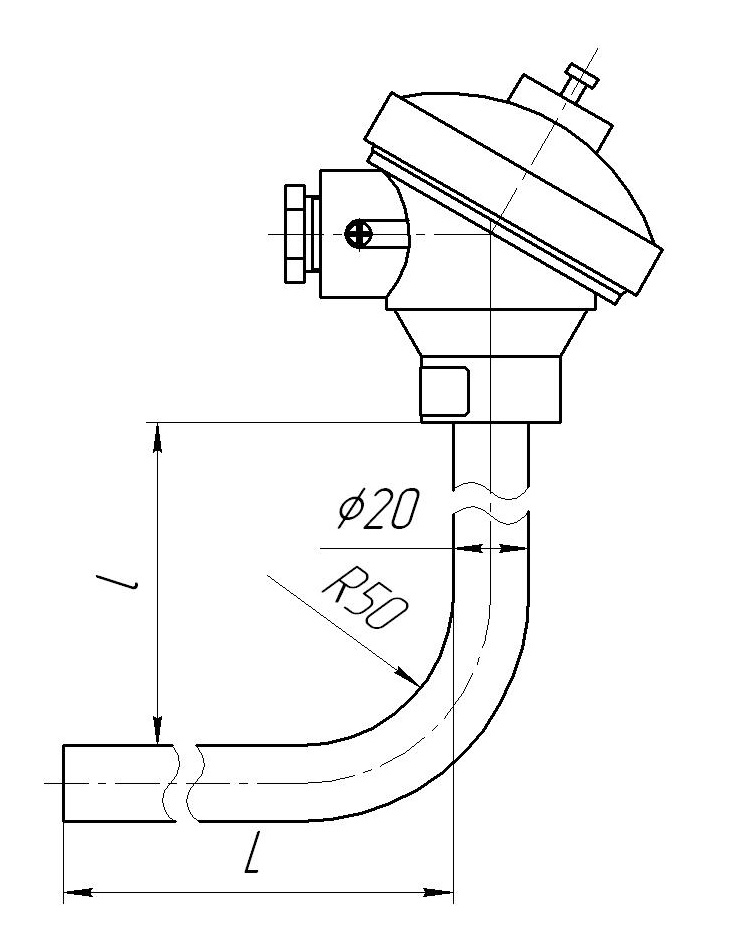

Рисунок |
Длина погружной части L, мм | Диаметр защитной арматуры ТП, мм | Показатель тепловой инерции, сек. |
|
1ЧЭ: ТХА-0192-СК, ТХА-0192-СК-Т, ТХА-0192-СК-Т1, ТХА-0192-СК-Т2, ТХА-0192-СК-Т3, ТХА-0192-СК-Т4, ТЖК-0192-СК, ТЖК-0192-СК-Т, ТЖК-0192-СК-Т1, ТЖК-0192-СК-Т2, ТЖК-0192-СК-Т3, ТЖК-0192-СК-Т4
2ЧЭ: ТХА-1392-СК, ТХА-1392-СК-Т, ТХА-1392-СК-Т1, ТХА-1392-СК-Т2, ТХА-1392-СК-Т3, ТХА-1392-СК-Т4, ТЖК-1392-СК, ТЖК-1392-СК-Т, ТЖК-1392-СК-Т1, ТЖК-1392-СК-Т2, ТЖК-1392-СК-Т3, ТЖК-1392-СК-Т4 |
 |
500(400), 1000(800), 1600(1250)
|
20 | 180 |
Модификации исполнений в зависимости от материала защитной арматуры
| Условное обозначение исполнения | Марка материала защитной арматуры ТП | Рабочий диапазон измеряемых температур, °С | Номинальная температура применения, °С |
Ресурс, ч, не менее |
|
ТХА-0192-СК, ТХА-1392-СК |
Сталь 12Х18Н10Т | -40...+800 | 600 | 20000 |
|
ТХА-0192-СК-Т, ТХА-1392-СК-Т |
Сталь 15Х25Т | -40...+1000 | 800 | |
|
ТХА-0192-СК-Т1, ТХА-1392-СК-Т1 |
Сталь 10Х23Н18 | -40...+1000 | ||
|
ТХА-0192-СК-Т2, ТХА-1392-СК-Т2 |
Сталь 08Х20Н14С2 | -40...+900 | 700 | |
|
ТХА-0192-СК-Т3, ТХА-1392-СК-Т3 |
Сплав ХН45Ю | -40...+1100 | 1000 | |
|
ТХА-0192-СК-Т4, ТХА-1392-СК-Т4 |
Сталь 10Х17Н13М2Т | -40...+900 | 700 | |
|
ТЖК-0192-СК, ТЖК-0192-СК-Т, ТЖК-0192-СК-Т1, ТЖК-0192-СК-Т2, ТЖК-0192-СК-Т3, ТЖК-0192-СК-Т4, ТЖК-1392-СК, ТЖК-1392-СК-Т, ТЖК-1392-СК-Т1, ТЖК-1392-СК-Т2, ТЖК-1392-СК-Т3, ТЖК-1392-СК-Т4 |
Стали: 12Х18Н10Т, 15Х25Т, 10Х23Н18, 08Х20Н14С2, сплав ХН45Ю, 10Х17Н13М2Т |
-40...+750 | 600 |
